本文提供CB稠油泵的工作原理介绍，主要包括参数值、

常用型号以及适用工况等.

   1，CB稠油泵型号意义

   C 稠油  B  油泵

   2，参数范围描述

   材质：铸铁材质             流量：1.1m3/h-7m3/h

   压力：0.36Mpa-1.0Mp        粘度：2000cst

   口径：30mm口径至65mm口径    密封方式：填料密封(或机械密封)

   3，工作原理

    CB稠油泵属于凸轮转子式容积泵，其特点是泵体包括主动轴和被动轴.

主动轴从动轴的前部位于泵体内，而后部位位于箱体内.主动轴和被动轴

的前端分别装有转子，两者位于泵体内部分上装有由密封套、O形密封圈

和挡圈组成的密封组合件，两者位于箱体内部分上分别装有主动齿轮、

被动齿轮和滚动轴承，主动齿轮和被动齿轮啮合.

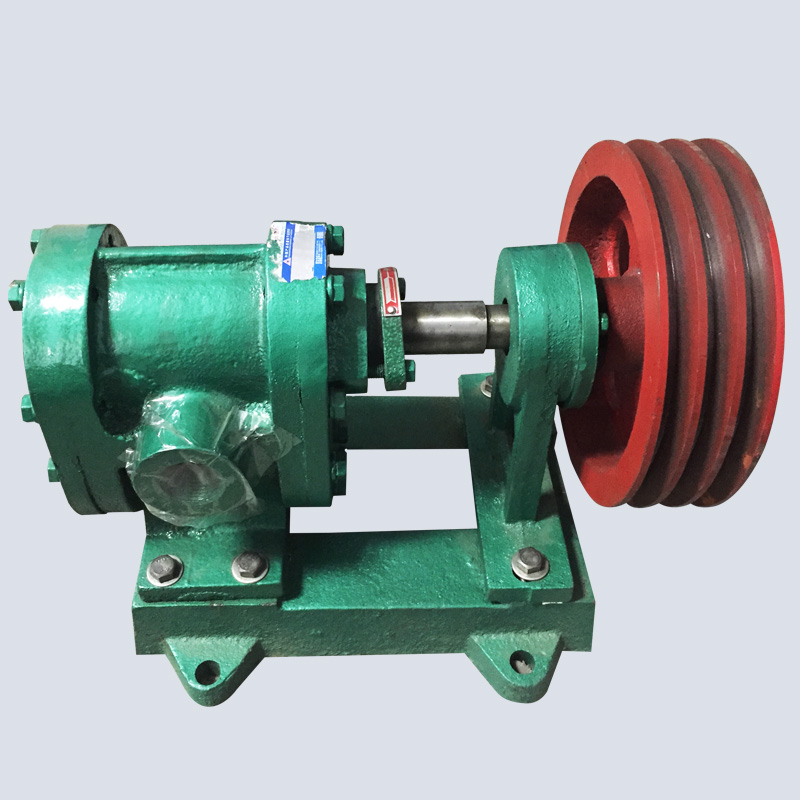

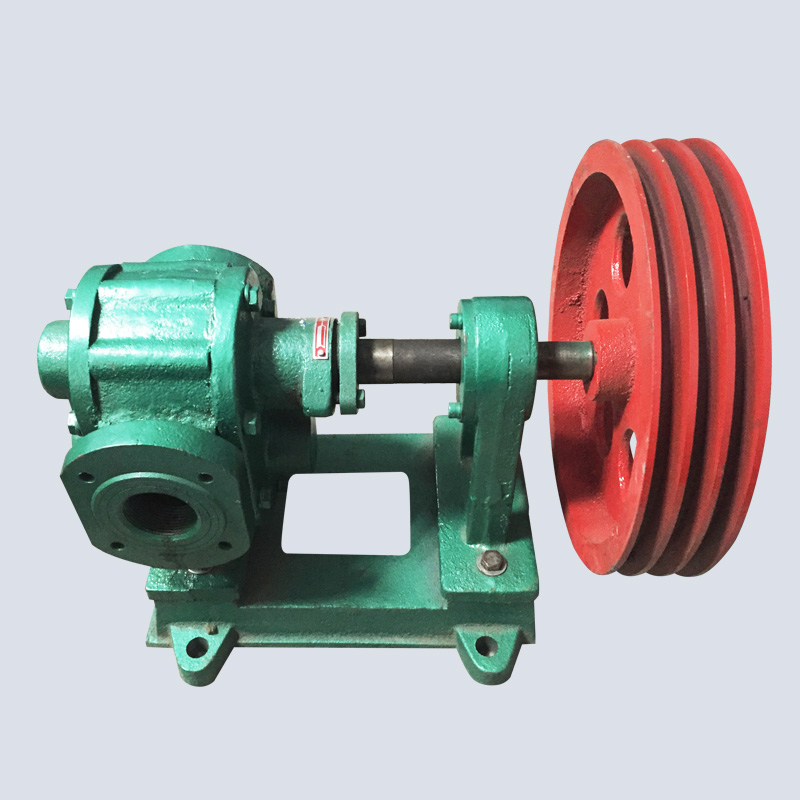

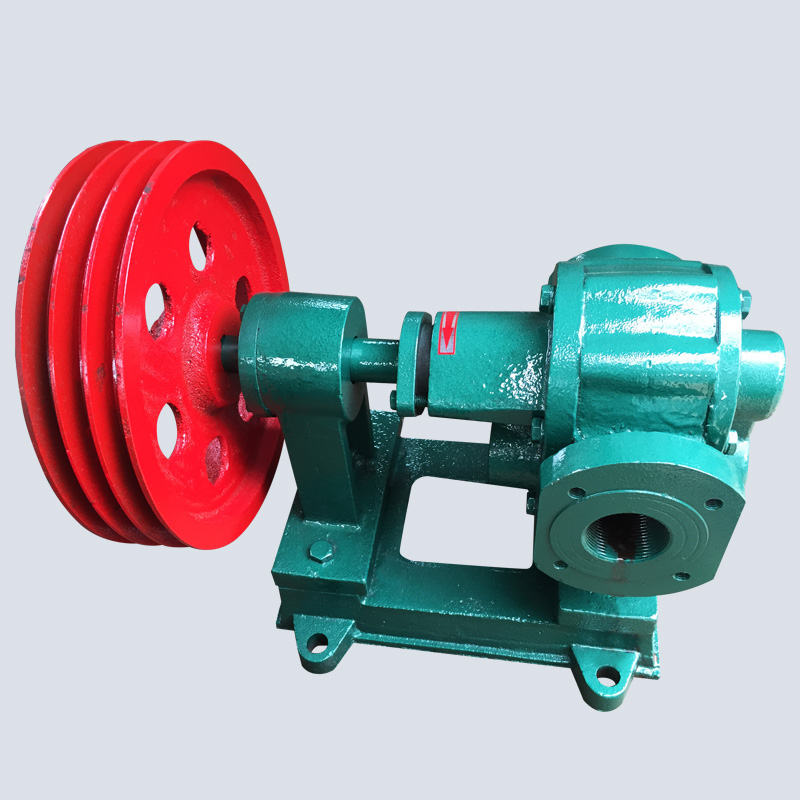

    CB稠油泵通常与皮带轮连接，以达到降速的效果，从而增大了压力，

可以输送比较粘稠的介质。冬天时，液体介质在低温状态下较容易粘稠，

cb稠油齿轮油泵就可以很好的解决这一状况.

   4，适用工况

    ①CB稠油泵在应用中比较常见的型号大概如下所列示：

 产品型号   流量    口径   压力   吸程  扬程  配用功率  转速

  CB-4     4m3/h    1寸   0.6Mpa  3M   60M  3KW-4级    650

  CB-7     4.5m3/h 1.5寸  0.4Mpa  3M   40M  3KW-4级    960

  CB-75    4m3/h   1.5寸  0.4Mpa  3M   40M  3KW-4级    580

  CB-90    5.4m3/h 1.5寸  0.4Mpa  3M   40M  4KW-4级    360

  CB-250   15m3/h   2寸   0.4Mpa  3M   40M  5.5KW-4级  610

  CB-280   17m3/h   2寸   0.4Mpa  3M   40M  7.5KW-4级  400

    ②适用工况：CB型稠油泵为卧式容积式回转泵适用于输送各种

有润滑性的物质液体,如重油工业轻油导热油植物油,油漆,

染料等粘稠为温度不超过260度不适应输送高腐蚀性的含硬质颗粒或

纤维性的液体以及高挥发的闪点低的介质液体.如：乙醚稠油.
