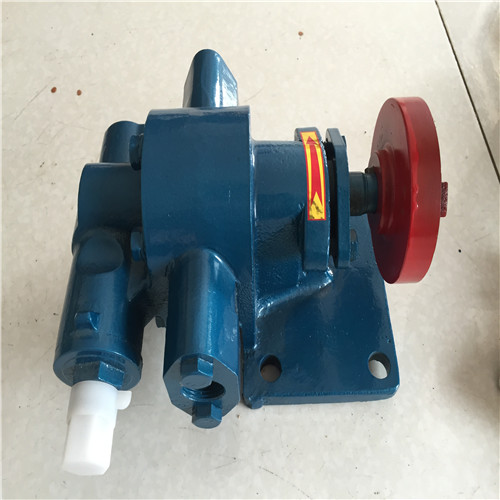

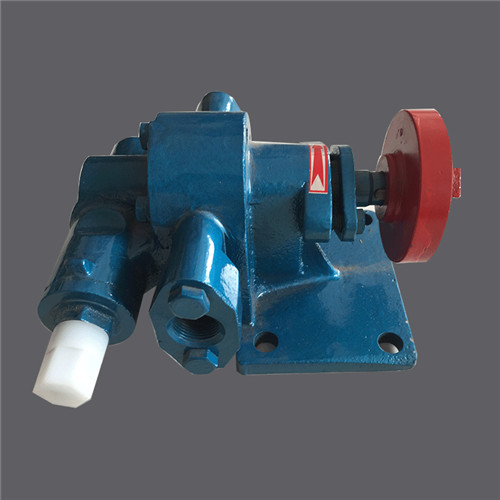

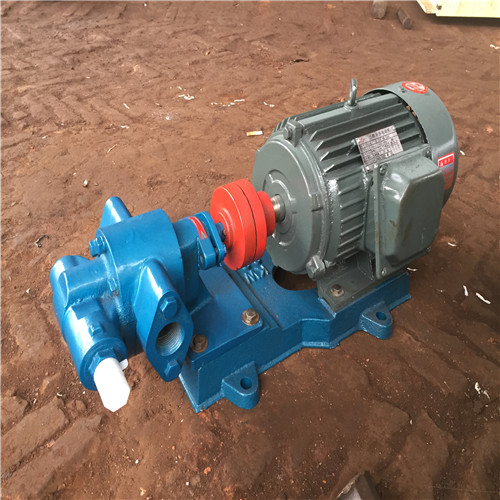

1,型号意义

    K:开阀,也就是压力保护阀

    C B:  是齿轮油泵的缩写

    2,主要配件

    kcb齿轮油泵的配件包括齿轮,轴,泵体,安全阀,轴端密封,下面主要介绍齿轮和轴端密封.

    齿轮可以分为铸铁,不锈钢,铸铜材质.

    铸铁材质的齿轮经过加热处理具有耐磨性和一定硬度,可以输送普通润滑油和类似润滑油性质的无固体颗粒无腐蚀性的液体.

    不锈钢材质的齿轮具有耐腐蚀性,即可用于化工行业,也可以用于食品行业.

    铸铜材质的齿轮不易产生火花,防爆性好,在输送过程时,可以输送含有易燃易爆性质的液体介质.

    轴端密封可分为填料密封和机械密封,

    填料密封耐高温,密封性好,液体无泄漏.

    机械密封耐腐蚀,耐磨损,使用时间长,泵体内浮动安装有4个轴承套.

    3,工作原理

    kcb齿轮油泵在泵体的空间内有一对相同的齿轮并立在泵体内部,把泵体的内部分成两面,其中一面进入,另一面排出,两个齿轮啮合时一面出现真空现象,出现负压把液体吸进泵体内部,随着齿轮的转动把液体输送到排出面,产生高压把排出面的液体喷射出泵体外面.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   15720366672

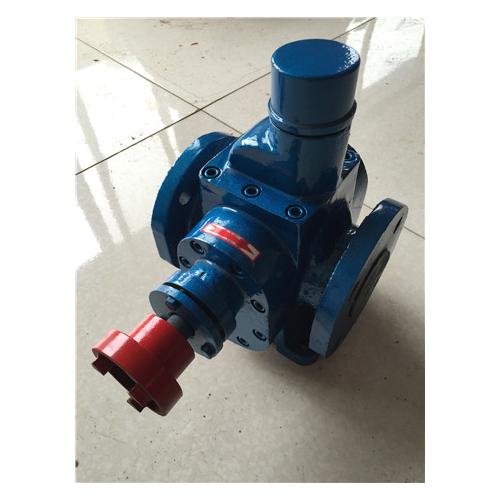

YCB圆弧齿轮油泵的维护保养,YCB圆弧齿轮油泵属于一种常见的齿轮油泵,在KCB普通齿轮油泵的基础上改进为圆

弧式齿轮,输送更稳定,可以应对更高粘稠介质的工况.

YCB圆弧齿轮油泵的维护保养,新泵出厂前,会对泵进行全面检测,检测之后,出厂.YCB圆弧齿轮油泵泵头上端安置调

压阀,内置调节螺栓,可根据己方所需压力手动调节,切记在调节后,在调节螺栓内部缠上生胶带.

YCB圆弧齿轮油泵在使用三个月后,应当停止运行并作出全面检查,检查泵体的进出口管道处是否有缝隙,检查泵体上

方调压阀是否正常,检查泵体内部是否有残留杂质,检查YCB圆弧齿轮油泵的密封是否完好.

如出现任何问题,请及时与厂家联系,不要在未得到厂家确认之前,由非专业人士进行拆卸.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   15720366672

    本文提供kcb齿轮油泵运行原理的介绍,以及kcb齿轮油泵的种类和各自特点,适用工况.

1,Kcb齿轮油泵运行原理

1.1结构型式

    该泵主要由齿轮,轴,泵体,安全阀,轴端密封等部件组成,齿轮经过热处理后有较高的硬度和强度,与轴一起安装在可更换的轴套内运转.泵内全部零件的润滑油均在泵工作时利用输送介质而自动达到.

    泵内设计有合理的泄油和回油槽,使齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高.

    泵设有安全阀作为超载保护,安全阀的全回流压力为泵定额排出压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整.但注意本安全阀不能作为减压阀长期工作,需要时可在管路上另行安装.从主轴外伸端向泵看,为顺时针旋转.

1.2运行原理

    该泵在泵体内装主动轮,被动轮一对,由电动机先带动主动轮旋转,靠两齿轮相互啮合,把泵体内的空间分为两个工作腔.两齿轮转动,当齿轮从啮合到脱开时,在吸入腔就形成局部真空,液体被吸入,被吸入的液体充满齿轮的各个齿谷而带到排出腔,齿轮继续进入啮合时液体被挤出,周而复始,形成高压液体经排出口排出.

2,kcb齿轮油泵的种类

  kcb齿轮油泵按材质分可以分为三种：

  第一种：铸铁材质,适用于普通工况中具有润滑性,不含颗粒物的流体介质.具有体积小,流量大的特点,使用广泛,可以满足大多数工况的需求.

  第二种：不锈钢材质,具有耐磨,耐腐蚀的特点,可适用于具有腐食性流体介质的输送,比如：硫酸,强碱等.也可用于食品工况中有卫生要求标准的流体介质输送,比如：食用油,饮料等.

  第三种：防爆材质,采用全铜材质,具有防爆性能,适用于工业工况中易燃易爆流体的输送.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

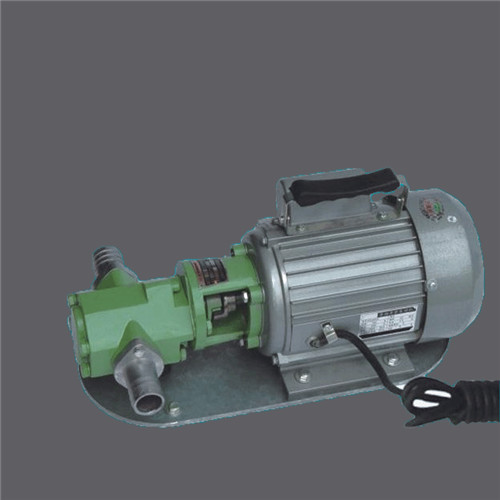

                      WCB手提式齿轮泵介绍

    本文提供wcb手提式齿轮泵的介绍,主要包括wcb手提式齿轮泵的工作原理,结构特点以及使用时的注意事项.泊头沃盛泵业有限公司销售电话13932762692.

   1,工作原理

    WCB手提式齿轮泵属于微型手提式节能输油泵,适用于低压力,无动力电源的工况中.该泵在泵体内装主动轮,被动轮一对,由电动机先带动主动轮旋转,靠两齿轮相互啮合,把泵体内的空间分为两个工作腔.

   2,结构特点

    2.1齿轮泵结构简单紧凑,使用和保养方便.

    2.2本泵具有良好的自吸性,采用弹性联轴器传递动力,效果好.

    2.3泵头与电动机用弹性联轴器连接,而且固定在同一底座上.

   3,使用时的注意事项

    安装前

    3.1安装前应检查泵在运输中是否收到损坏,如电机受潮,磕碰,泵进出口内是否进入污物等.

    3.2安装管道内应清楚干净,并避免管道的重量有泵来承担.

    3.3管道各连接部分不得漏气,

    3.4输送液体污物严重的,应安装适当的过滤装置.

    泵工作前的检查

    3.5泵的各紧固件是否打开,旋转方向是否符合要求.

    3.6输送高温介质启动时应采用点动运转一分钟在连续工作.

    泵工作时维护

    3.7注意泵的压力应符合技术规范规定,还应注意轴密封处,若发生泄漏,视其程度调压紧螺钉,但是不可拧的过紧.

    3.8泵产生异常噪音,应立即停止工作,进行检查.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

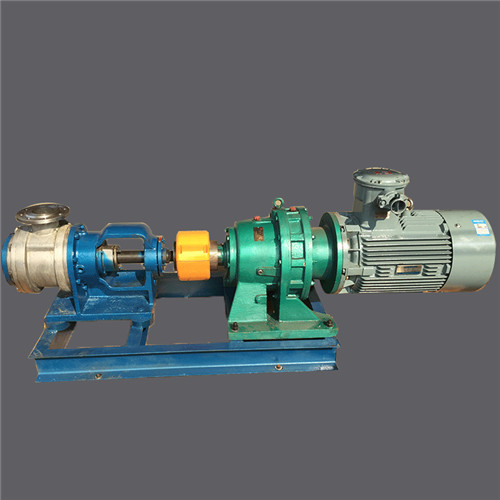

NYP高粘度转子泵的详情介绍,NYP高粘度转子泵属于转子泵中较为高端的一款内啮合的转子泵. 运行时通过内外

转子与月牙板的配合不断的将介质吸入并打出去.

NYP高粘度转子泵主要由泵体,压盖,支架,保温腔,内转子,外转子,月牙板,密封,进出口等零部件组成.

常见的NYP高粘度转子泵有铸铁材质以及304不锈钢材质,316不锈钢材质.

铸铁材质主要输送例如重油等高粘度且无腐蚀性的介质.

304不锈钢材质主要输送油漆,涂料,化工原料,沥青等具有腐蚀性的介质.

316不锈钢材质主要输送例如麦芽糖,牛皮糖,巧克力酱等高粘度且需要符合食品要求的介质.

NYP高粘度转子泵具有保温,运行平稳,可输送高粘度介质等特点.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970 15720366672

齿轮泵的整体分类以及应用,齿轮泵大多为容积泵,主要分类有高温齿轮泵,高粘度齿轮泵,高压齿轮泵以及低温齿轮

泵,常规齿轮泵等几种.

其中高温齿轮泵比如2CG系列齿轮泵被称为高温齿轮泵.

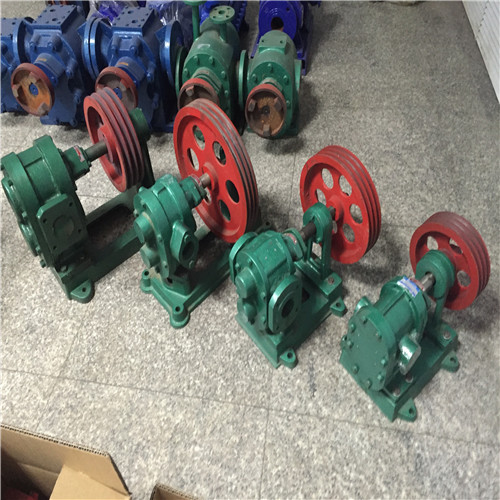

高粘度齿轮泵中例如：CB稠油泵,皮带轮齿轮泵等泵被称为高粘度齿轮泵.

高压齿轮泵主要是指2CY齿轮泵以及PRB喷射燃油泵.能够达到高压力的齿轮泵.

低温齿轮泵常见的有冷冻机专用齿轮泵.

常规齿轮泵中含有：KCB齿轮泵,YCB齿轮泵,NCB内啮合齿轮泵.WCB手提齿轮泵等.

齿轮泵是应用较广的一款容积泵,国内的大部分工况都需要用到齿轮泵,比如：石油,油漆,化工等大型工业.

比如：食品,医药,等需要达到卫生级的工况.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   15720366672

G型单螺杆泵的性能参数.单螺杆泵属于螺杆泵中的一种,螺杆泵属于一种转子泵.螺杆与衬套不断啮合在吸入室和排

出室产生变化来输送介质的.它是一种内啮合的封闭式螺杆泵.

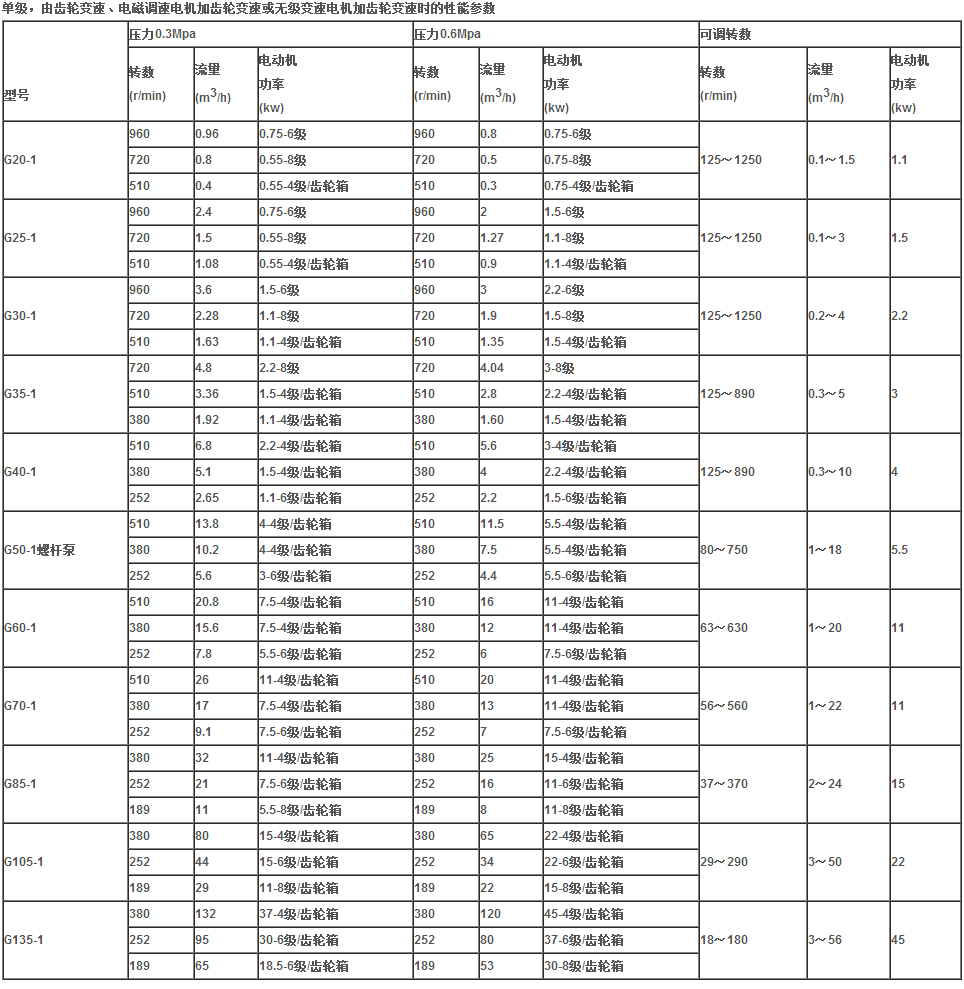

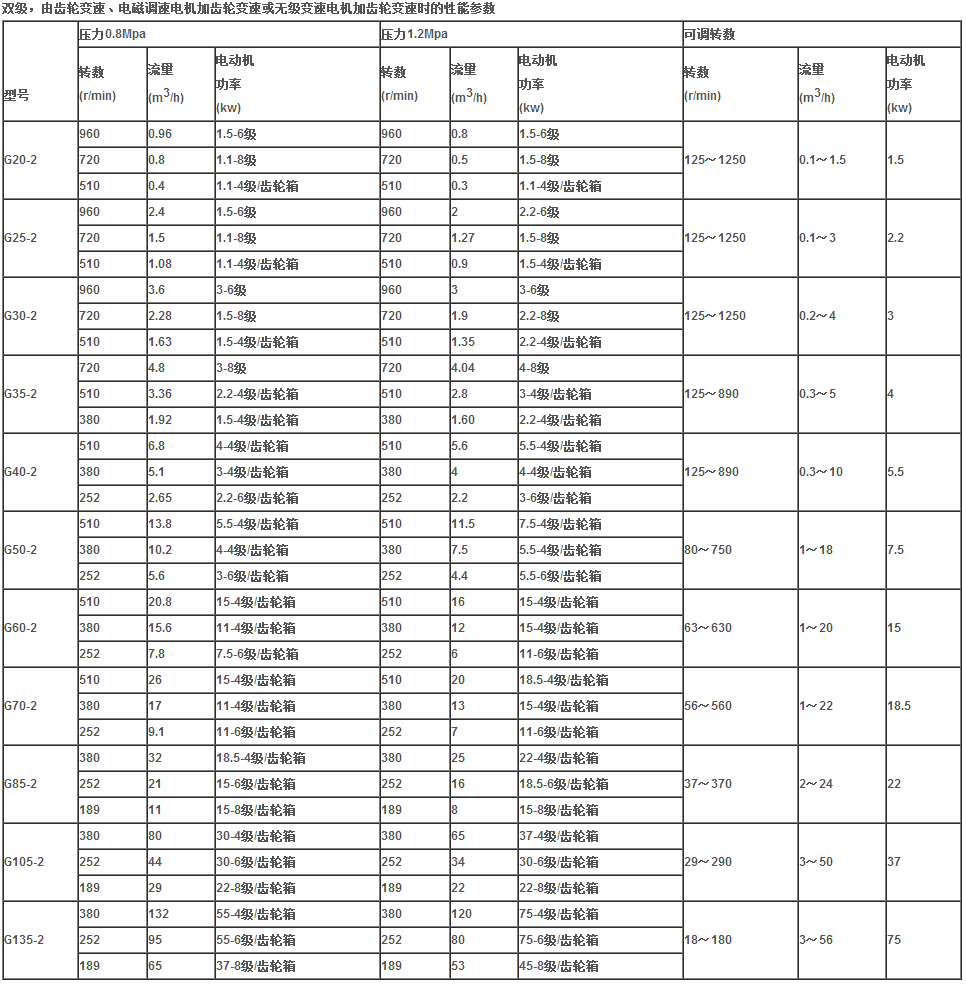

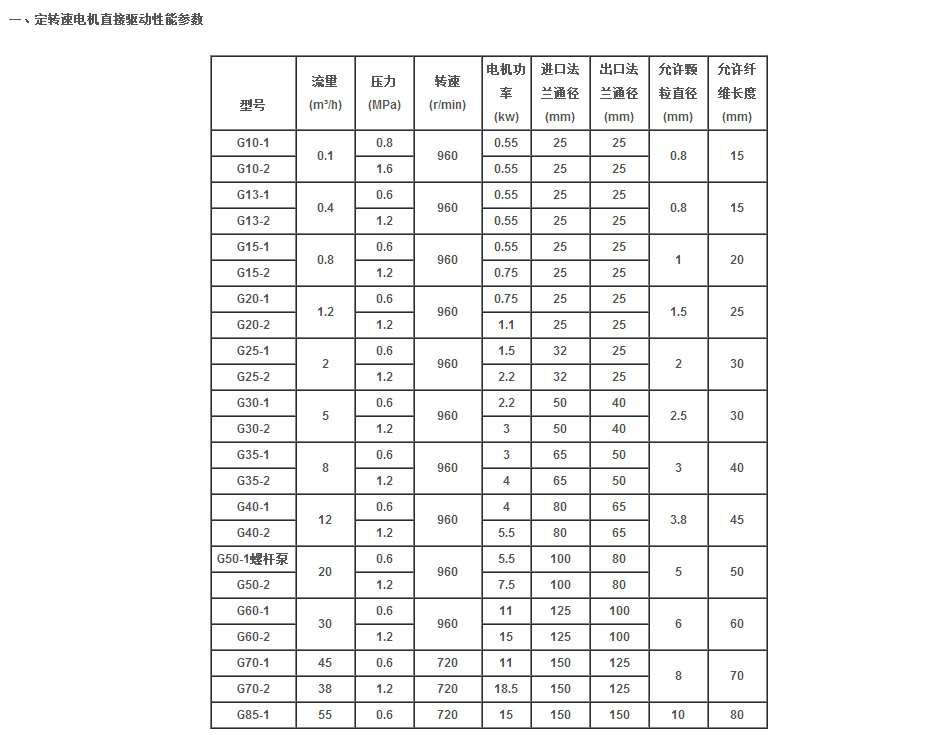

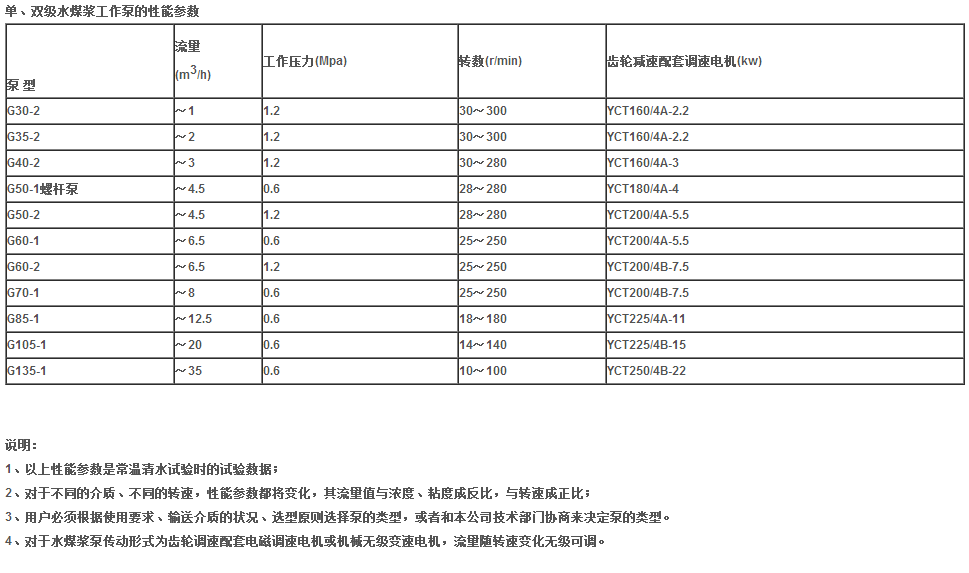

G型单螺杆泵的性能参数如下：

G型单螺杆泵又称万能泵,几乎大部分介质都可以用单螺杆泵来输送,单螺杆泵使用范围极广,主要应用于：船舶行业,

医药,食品,油漆厂,涂料,建筑行业,造纸行业,酿造业,日化,环境保护,化学行业,化工工业.等行业.

G型单螺杆泵可以输送高粘度介质,根据配置的不同,可以输送0~300000厘泊的介质.可以输送接近固体的介质.

一般G性单螺杆泵一级可以达到0.6Mpa.二级则可以达到1.2Mpa的压力.

也可以输送介质中含有杂质的介质.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

齿轮泵的详细介绍.齿轮泵是通过内部主动齿轮与被动齿轮的不断啮合产生源源不断的动力将介质打出去.

齿轮泵主要由：泵壳,轴承,机械密封或者是填料密封,主动轴,被动轴,主动齿轮,被动齿轮,止退板,压盖等零部件组成的.

其中机械密封或者是填料密封主要作用于防止介质外漏.主动轴则与电机的传动轴连接,通过电机带动主动转转动,主

动轴带动主动齿轮转动,主动齿轮与被动齿轮产生啮合,从而带动被动齿轮转动形成主动齿轮与被动齿轮的啮合.

产生动力将介质打出.使泵体内形成真空条件,从而产生自吸性能.主动与被动轮在电机的带动下不间断作啮合运动.

以上则为齿轮泵的工作原理.

齿轮泵的详细介绍.

齿轮泵通常与电机直接连接,遇到特殊工况时,也可与减速机连接,减速机与电机连接,电机传动轴带动减速机内部减速

齿轮,从而带动齿轮泵的低速运行,适用于高粘度介质的工况.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

YCB圆弧齿轮油泵如何维修,在使用当中必不可免的问题.YCB圆弧齿轮油泵一般较容易出现问题的便是密封位

置,例如填料密封,建议半年左右更换一次密封,而机械密封建议一年更换一次.

YCB圆弧齿轮油泵出现抽不上料或者打不出料的时候.我们要一一排查.

首先检查泵体进出口与管道连接的地方是否有漏气,如有,紧死.

然后检查泵体内是否有介质,以及管道内的介质是否充足.

泵体入口与介质源距离不能超过五米,否则自吸能力大打折扣.

如上述问题均不存在.则建议拆开泵体检查YCB圆弧齿轮油泵内部齿轮是否已经磨损.如磨损,请将泵体返回原厂

家进行更换配件.如介质具有润滑性,一般齿轮不会磨损.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

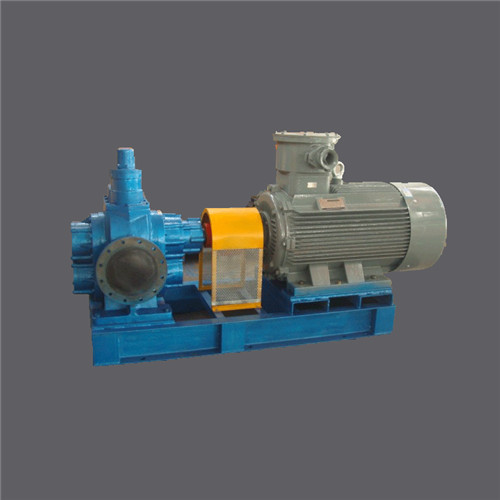

KCB型齿轮油泵的适用工况主要从KCB型齿轮油泵的泵体材质,齿轮材质等来辨别.

KCB型齿轮油泵的适用工况为： 柴油,汽油,润滑油等轻油的输送.稀质重油的输送.可流动性稍粘稠介质的输送.

KCB型齿轮油泵的使用工况为大部分常规工况的应用.如非恶劣工况,KCB型齿轮油泵都可良好应对.

KCB型齿轮油泵运行时主动齿轮和被动齿轮不断的产生啮合,并将介质抽入,打出,从而产生良好的真空条件.来达到不断的吸入

打出的运行效果.

KCB型齿轮油泵是一款常规的齿轮油泵.是应用于工业最早的齿轮油泵.经过三十年的改装改良,至今已经成为使用量占据市场

份额较多的一款经济实用的工业齿轮油泵.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  15720366672

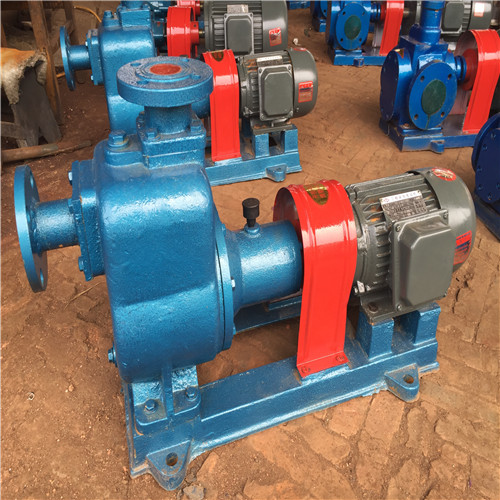

船用自吸式离心泵的自吸能力介绍,离心泵属于工业泵类目下的一种通过泵体内部叶轮甩动来将介质打出,离心泵具

有流量大,不会打碎介质,等特点.、

缺点是：无自吸能力.

CYZ型船用自吸式离心泵的问世,很好的解决了这一难题.

船用自吸式离心泵的自吸能力介绍：CYZ型船用自吸式离心泵通过良好的真空性能以及快速打出介质等特点产生

自吸能力.

常规的CYZ型船用自吸式离心泵的自吸能力为3-5米,那么之前发往外蒙古的CYZ型自吸式离心泵,用于抽取汽油介

质.自吸式离心泵内部为铜叶轮,自带防爆性能.工况要求自吸8米.

那么如何来解决自吸8米的难题那？

在CYZ型船用自吸式离心泵的进口处加一个止回阀.来使CYZ型船用自吸式离心泵的自吸能力达到垂直向下8米.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  13932762692

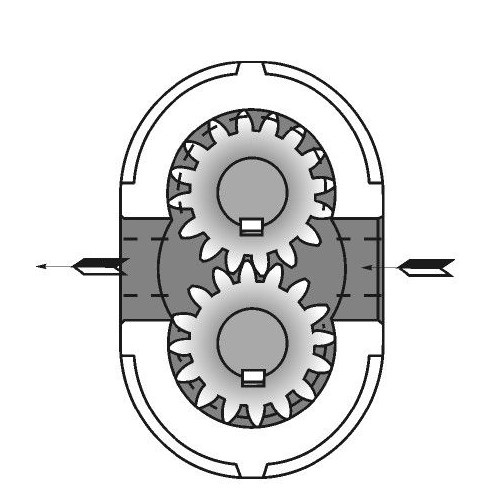

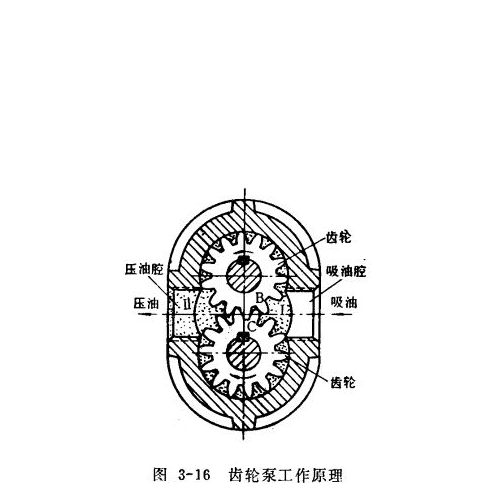

齿轮泵的工作原理构造图如下：

齿轮泵主要由主动齿轮,主动轴,被动齿轮,被动轴,轴套,泵体,填料密封或者机械密封等零部件组成.

齿轮泵的工作原理构造图中可以看出,在齿轮泵运行的时候,介质会从吸油口被吸入.此时,两个齿轮始终在不断的啮

合转动.介质被吸入泵体后,受到齿轮啮合的力,从而被齿轮打出泵体.齿轮始终的不断做啮合运动.从而形成了不断吸

入介质并快速打出介质的工作环境.

齿轮泵的工作原理构造图为我司技术手绘画出.略显粗糙.不过已经足以简单秒了的阐明齿轮泵的工作原理.

如想了解更多关于齿轮泵的参数,性能,结构,来源,等信息,请关注沃盛泵业更多其他文章.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   13932762692

齿轮泵内部构造是怎样的,齿轮泵是一种常见应用于较多常规工况上的输送常规介质的容积式齿轮泵,齿轮泵内部

构造关系到齿轮泵的运行原理.

齿轮泵主要由泵体,泵腔,主动轴,被动轴,主动齿轮,被动齿轮,轴套,轴承,O型圈,填料密封或机械密封,压盖,止退板等

零部件组成.

在齿轮泵运转过程中,由齿轮泵中的主动轴首先受力并旋转,来带动齿轮泵的主动齿轮旋转,主动齿轮的旋转带动被

动齿轮以及被动轴旋转,从而产生源源不断的动力来打出介质,并且瞬间使泵腔内形成真空条件,从而达到继续真空

抽入介质的效果.

齿轮泵内部的构造是怎样的？内部构造主要由主动轴,被动轴,主动齿轮,被动齿轮,轴套,轴承,O型圈,填料密封或机

械密封,止退板组成.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   13932762692

齿轮泵的压力能达到多少,那么在常规的齿轮泵中大多分为液压齿轮泵,以及容积式齿轮油泵.那么在工业大流量使

用齿轮泵时,一般选用容积式齿轮油泵.

液压齿轮泵压力可以达到16Mpa,甚至25Mpa.流量极小.

那么主要说一下工业用容积式齿轮泵的压力能达到多少.

那么在常见的容积式齿轮泵中,一般压力为0.2~~1.0Mpa,也就是2公斤到10公斤的压力.那么扬程的话也就是相对

应的垂直向上20米-100米.

为了解决需求流量大而且需要高压的工况.齿轮泵中的2CY系列齿轮泵研发产出.

2CY系列的齿轮泵的压力能达到多少那？在常规的2CY齿轮泵中,上限压力为2.5Mpa.后经过改良,以及对内部零件

的改装,生产出压力可达4.0Mpa的专用于喷射燃油系统中的喷射燃油泵.

沃盛泵业：用心输送每一滴介质.服务热线：0317-8805970   13932762692

齿轮泵如何运转这是大多终端用户以及经销商会考虑到的问题.那么齿轮泵是一种常见的应用于较多工况上的容

积泵,主要原理是通过两根轴（主动轴和被动轴）带动两个齿轮（主动齿轮和被动齿轮）不断的啮合产生源源不

断的动力从而将介质抽入并打出.

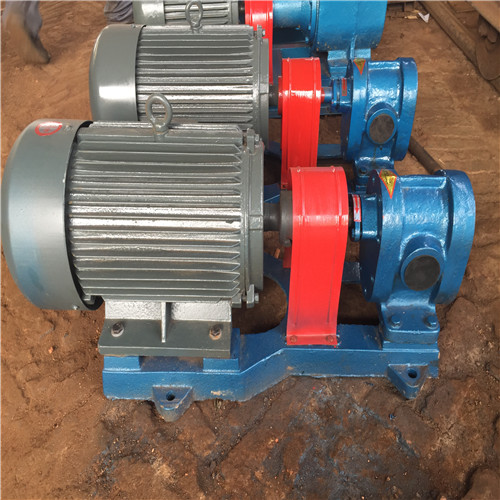

齿轮泵如何运转可以从上图中清晰的看到,主要通过电机接电产生动力,齿轮泵较多的配用功率电机为4级,也就是

说每分钟一千四百四十转的转速.通过联轴器将泵体的主轴与电机主轴连接,通过电机的动力带动泵体的主动轴旋

转,泵体的主动轴带动泵体的被动轴旋转,从而形成了齿轮泵两个齿轮的不断啮合.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970  13932762692

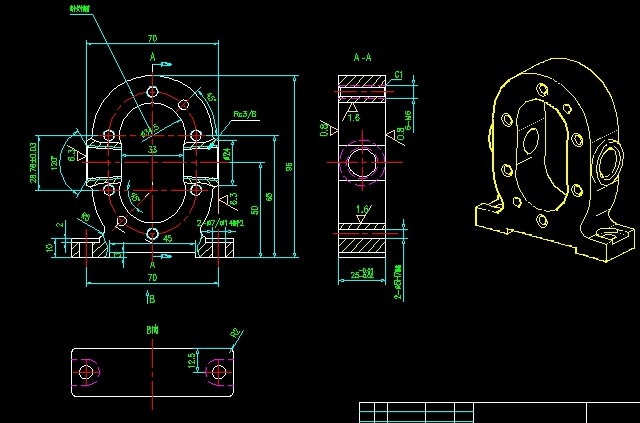

齿轮泵的装配图介绍.齿轮泵是一种常见并且应用率较广的输送流体介质的工业泵.

齿轮泵的装配图为沃盛泵业技术手绘,并且填充数字而来.手绘部分较为粗糙.敬请谅解.

那么齿轮泵的装配图中表明的长宽高等尺寸,包括其中的地脚螺丝孔的间距都是其中较为重要的数据,在购买前,需

要先根据装配图中给出的尺寸,针对工地空间的尺寸做一下测量,检查是否能够容放得下齿轮泵的体积.

齿轮泵的装配图多为简单的泵头装配图样式,大多为不包含电机的泵头装配图.电机均为国标电机,可以配合国标电

机尺寸来搭配齿轮泵装配图来观看.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   13932762692

齿轮泵的配用功率如何选择,这个问题是很多使用齿轮泵和销售齿轮泵的经销商都会产生的一个问题.

齿轮泵的配用功率影响着齿轮泵的正常运转以及耗电量.那么如果功率大了,耗电量会超标.如果功率小了,会产生带

动齿轮泵费劲甚至带不起来齿轮泵的现象.

那么在我们日常所见到的齿轮泵中,所谓的标配功率都是要大一个技术号的,也就是说本身某个齿轮泵需要1.5KW

的电机就能从容的带动,那么在此款齿轮泵的标配功率上就会显示是2.2KW.

也是为了很好的带动齿轮泵,所以齿轮泵的标配功率都会比额定功率大一个技术号.

那么齿轮泵的配用功率如何选择那？

首先,常用的齿轮泵中配用电机大多为4级,6级,转数通常为：960和1400转.（特殊工况可减速）

一般根据技术号来选择配用功率.常规的小齿轮泵配用0.75-2.2KW的均可.

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   13932762692

齿轮泵的工作原理介绍,齿轮泵是一种应用率较广的外啮合式的转子泵,又称容积泵.具有自吸性能良好,流量大,扬

程高,输送平稳等特点,可应对较多恶劣工况以及全部普通工况.

齿轮泵的工作原理为泵体内两个齿轮（主动齿轮和被动齿轮）不断的啮合将介质源源不断的排出,此时泵体内形

成真空,从而达到自吸效果.

齿轮泵的工作原理都是产生在具有良好密封性能的基础上产生的,所以在使用齿轮泵之前,一定要确保齿轮泵本身

的密封性能良好.才能使齿轮泵正常工作.

齿轮泵又分为齿轮油泵,高粘度齿轮泵,高温齿轮泵,工作原理一致,材质的不同以及构造的差异产生各个领域的佼佼

者.请在使用前确认齿轮泵性能,以免造成不可挽回的损失.

本文分享来自--中国齿轮油泵基地

沃盛泵业：用心输送每一滴介质.

服务热线：0317-8805970   13932762692

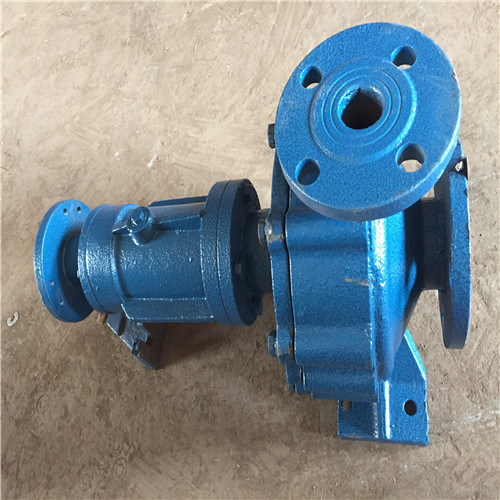

RY化工离心泵的原理？

化工离心泵是由电机链接着轴，轴的另一端和叶轮连接着，启动之前先将泵体内灌满水

当电机转动时轴带动叶轮同时转动，液体就会由于叶轮的转动把液体甩到壳体里，通过离心力的作用下，中间的

位置就成了一个真空，当外界的液体在大气压的作用下，就会在吸入口吸进叶轮中，通过叶轮的转动就会把液体

挤压到排出口排出，来循环工作的

RY化工离心泵的用途？

一般输送温度不超过20度-350度之间，一般用于输送淡水，海水等

沃盛泵业：用心输送每一滴介质

服务热线：0317-8805970   13932762692

YHCB圆弧齿轮油泵的组成

这款齿轮油泵是由泵体，主动齿轮，被动齿轮，轴，泵盖，，轴端密封组成的

YHCB圆弧齿轮油泵的原理

YHCB圆弧齿轮油泵他是在YCB的齿轮的基础上进行了改进，齿与齿的的距离以及吃的厚度，更加强了齿轮的硬

度和强度

当主动齿轮带动被动齿轮同方向运转时，两个齿轮的齿断开时，里边的空间就会由小变大，形成真空，液体就会

被吸入口吸进整个齿轮曹，当两个齿轮继续啮合旋转与壳体紧密配合，这时的压力就会最大，泵体内的压力就会

把液体挤压到排出口排出。

YHCB圆弧齿轮油泵的用途

一般用于输送介质温度在80度以下，没有固体颗粒，没有腐蚀性的液体

用于输送，石油，化工，汽油，润滑油。
